Instalación Radio BOSION Chery FULLWIN

Esta vez el entretenimiento fue instalar una Radio BOSION comprada en Aliexpress por US$ 96 (BOSION Radio).
Esta radio es una radio económica pero a la vez con muchas prestaciones (Windows CE, GPS, Camara Reversa, BlueTooth, DVD, etc.).
Para la instalación en el Chery Fullwin, el primer paso es retirar el panel gris que se ve en la foto a continuación:

Es importante que el panel sea retirado usando algún instrumento de plástico, yo utilicé una tarjeta de crédito vencida como forma de hacer palanca. Para retirarlo de la forma mas fácil, les recomiendo hacer fuerza en la zona donde esta la perilla de control de calor/frio en la parte inferior derecha.
Luego de descalzar el panel desde esa parte, van haciendo presión de las partes superiores.











Al extraerlo totalmente la visión interna del tablero es la siguiente:

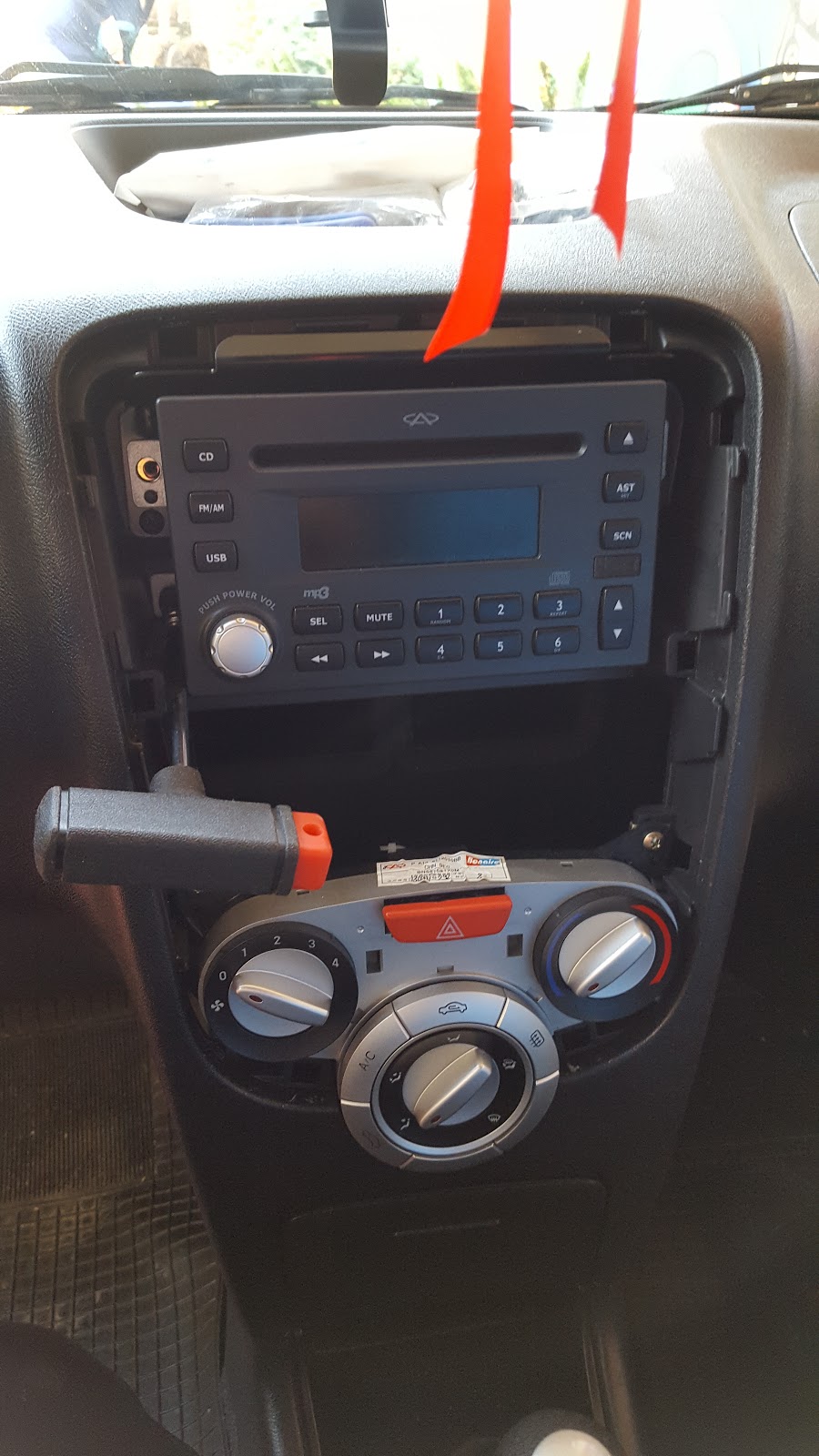

En el siguiente paso extraemos la radio. Para esto van a necesitar una llave de tubo que tenga un extensor como el que aparece en la foto ya que la tuerca hexagonal que sujeta la radio esta en un lugar de dificil acceso.
Luego de extraer las 2 tuercas laterales y los tornillos philips superiores, pueden facilmente extraer la radio.
Por ultimo, van a tener que desconectar el conector principal y el conector de antena.

El tercer paso va a ser cortar el conector principal y conectar cable por cable ya que el conector de la radio BOSION no es el mismo que viene de la radio original del auto.
Es importante identificar las señales de alimentación permanente, alimentación de Accesorios y también la señal de iluminación (señal enviada al encender las luces):

Para el cuarto paso van a tener que limar las orejas de montaje ya que el panel del Chery va de mas a menos en su ancho de arriba a abajo. Para adaptarla limé la oreja como muestra en la foto y la fui ajustando hasta que calzó perfecto.
La radio quedó montada únicamente con los tornillos superiores, ya que con este anclaje no es posible montarla usando las tuercas hexagonales originales del auto.

Luego de anclarla el panel queda de la siguiente forma totalmente integrada.

Por último resta calzar el panel cuidadosamente y disfrutarla.
